你别画蛇添足！单芯C61主板散热报告

下面的一张图是散热器频道对P965芯片组北桥散热做过的一次测试图片，主板芯片组发展到今天，它做为CPU连接其它硬件的“通讯员”，所能实现的功能也越来越多。然而你是否可曾发现，现在主板上芯片上大都是被大型的散热片覆盖甚至都安装了风扇。而Intel最新发布的965系列芯片组的功耗就已经达到了23.1W！

P965北桥温度轻松就彪到了79度！

◎ 改造主板芯片散热竟不见效果？

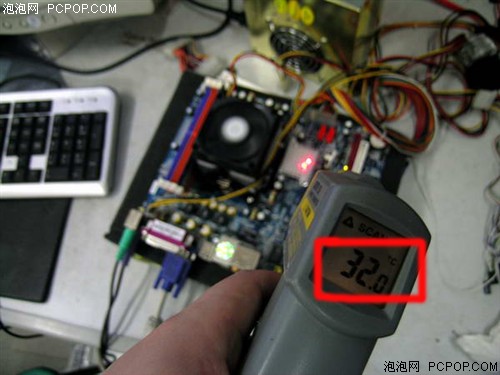

最近在泡泡产品社区有网友发的这样一个帖子，将单芯片设计的昂达C61V集成核心的散热设备进行了更换改造，发现改用风冷散热之后的温度竟然比没有改造前的温度不仅没有变化，而且温度还高出一两度！

原装散热片系统满载温度

改造后两幅温度对比（点击可放大）

选择这块昂达N61V主板，是因为对它的性能已经有了很详细的了解。这块主板的BIOS开发的很丰富，可以支持CPU超频以及集成显卡的核心频率超频，这样对集成单芯片的考验将会提高，很符合我们这次测试的样本标准。

在CPU风扇的选择上，为了不影响测试的效果，我们放弃了AMD原装的散热器，因为它的风扇散热风口是朝向芯片出风的。于是我们特意选用了一个AVC的散热器，它的出风口吹向供电部分而不会对主板芯片的测试有影响。

◎ 测试方法介绍：

由于主板的I/O控制芯片无法显示主板的芯片温度，所以我们采用使用红外测温仪读取温度的方案。我们把系统无程序运行十分钟是为待机温度，在运行3D Mark03软件的过程中再次测定满载温度。运行3D Mark软件将能够使集成显示核心全速运行，这时的温度将是主板芯片满载的温度。

具体的测试平台：

◎ 测试成绩：

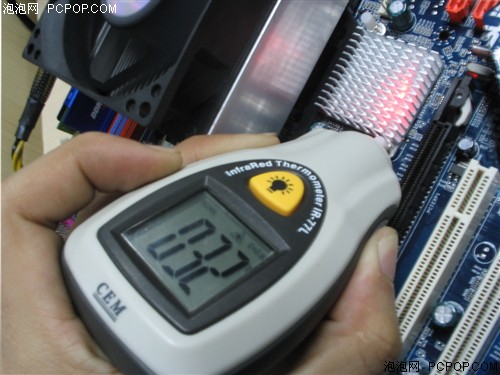

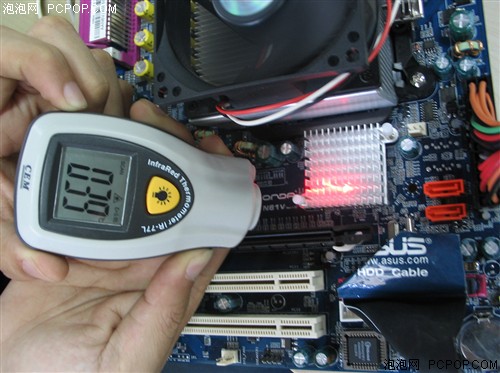

在我们测试待机温度所采用的方法，就是在系统成功进入系统之后，为运行任何程序，十分钟之后采用红外测温仪对北桥散热片所达到的温度进行测试，拍照如下：

待机的温度截图

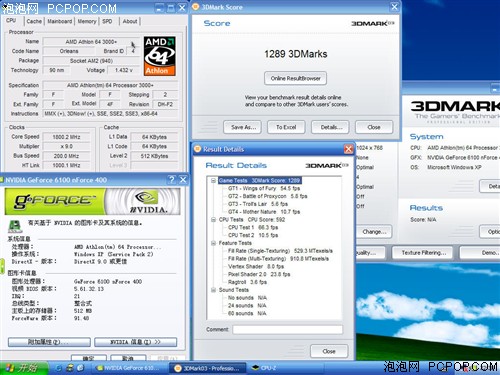

之后，运行了3D Mark03对主板芯片进行拷机测试。测得的3D Mark03成绩截图如下：

昂达N61V主板3D Mark03成绩达到了1289

使用红外测温仪测试得到满载的温度为39度，温度较待机只提升了4度，很不错的表现。用手触摸散热片的感觉是略微有些发烫，但长时间触摸没有任何问题。

满载温度为39度

测试小结：

通过对昂达N61V主板的实际测试，我们发现虽然C61系列主板采用了集成度更高的单芯片设计，但是整个测试过程表现的很稳定，且在单薄的铝制散热片下就能将温度控制的很不错。虽然测试温度较网友的数据有些不同，但在默认状态下使用C61主板的用户完全不用担心主板芯片的散热问题。
● 超频测试下的芯片温度测试：

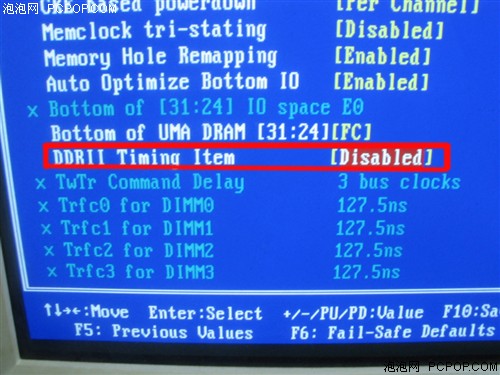

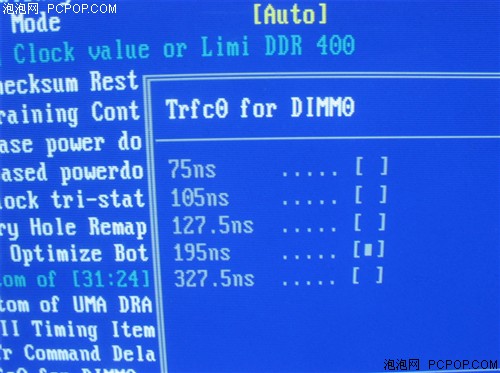

昂达N61V在BIOS方面做了很多优化设置，因此对超频能力做了很多提升。在超频设置中，我们建议用户首先要把“DDRⅡ Timing Item”选项设置为“Enable”，并将其中的“Trfc0 for DIMM”的默认137.5ns设定为更高的195ns，这样将有效的降低内存刷新的速度，提高系统的稳定性。

改善一些超频稳定性的设定

降低内存刷新率提高系统稳定性

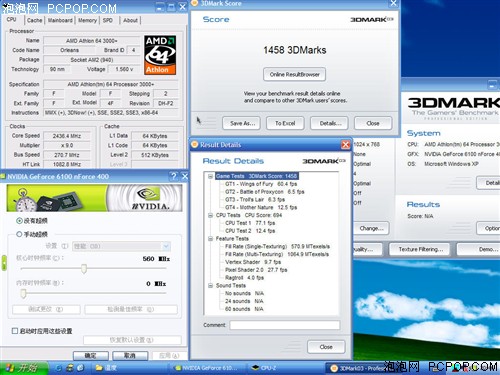

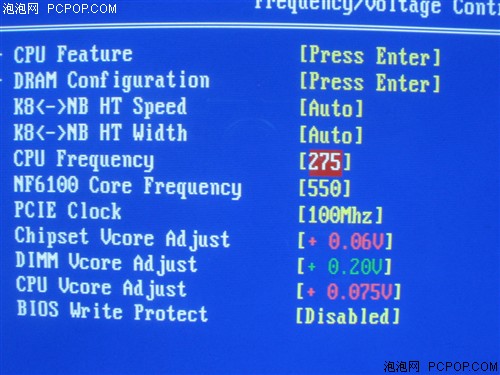

最后成功将外频设定为275MHz，集成显示核心频率为550MHz，如下图：

成功稳定在以上频率

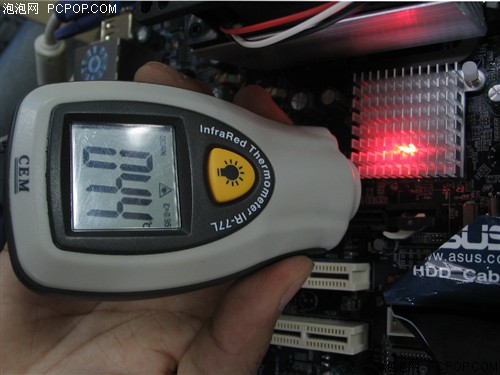

我们直接进入系统并进行了拷机测试，测试所得到的温度为44度。但是用手实测的散热片有些烫手，而且不能够将手放置在上面太长时间。

超频状态下满载测试的温度

测试小结：

昂达N61V主板在BIOS上开放了很丰富的设置，所以我们在测试这块主板时有很大的自由空间。在CPU和集成显卡核心频率的提升上，我们同样没有采取最极端的最高稳定频率测试，而是在一个大家都能够达到的频率上进行了测试。

满载下的芯片温度实测的温度只有44度，不过经过手的触摸感觉还是很热的。经过实测另外一个平台的965芯片组的ICH8芯片，发现两个散热片手感的温度相差不大。虽然在拷机测试下能够稳定运行，但是不建议超频用户长期以此频率运行。
● 更换芯片散热

散热器的选择上，在与散热器频道编辑沟通并参考昂达这款主板芯片组的具体位置之后，他为我们推荐了Tt一款“Extreme Spirit II”，这是一款纯铜打造并加两根热管的散热器，采用了一个4500转的4CM风扇进行主动散热，而噪音只有19db，相当安静。

关于此款产品可参考《纯铜加热导管 TT最新北桥散热器上市》

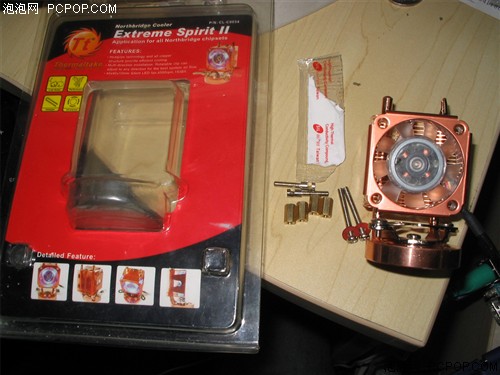

Tt“Extreme Spirit II”全家福

风扇采用了蓝色LED灯运行起来更漂亮

● 更换芯片散热片：

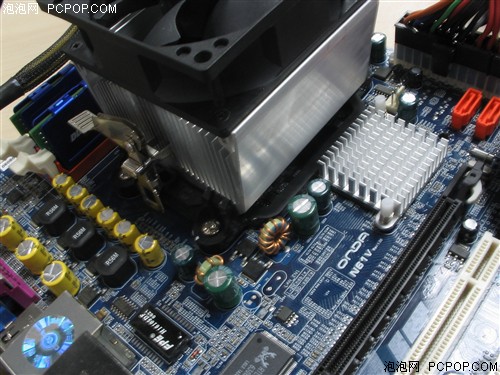

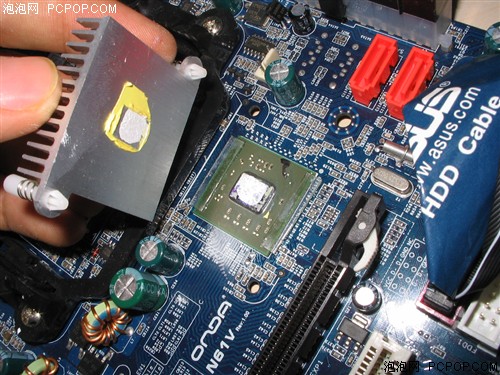

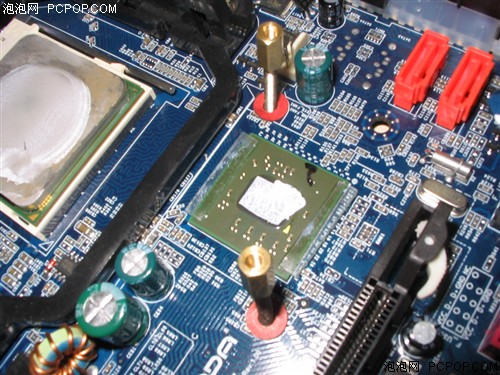

首先，我们将原装的铝制散热片小心的拆下。

然后，按照Tt“Extreme Spirit II”的安装说明书安装更强的散热设备。

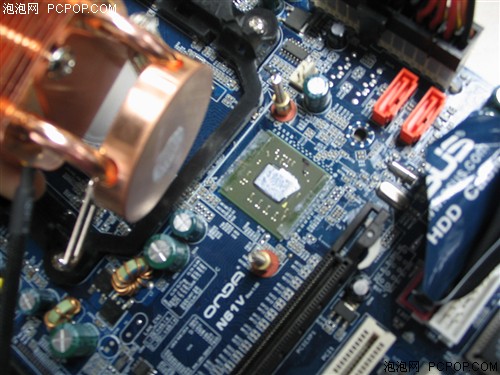

安装扣具

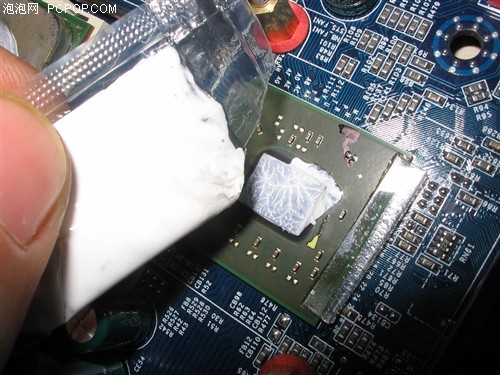

涂上少量的硅脂

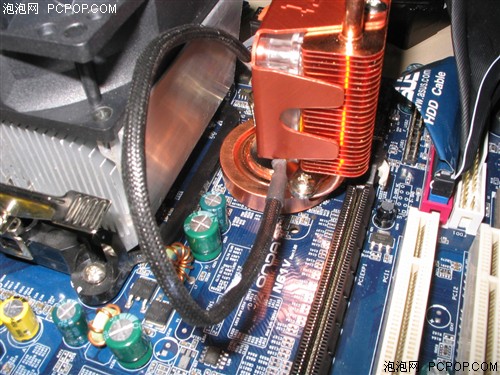

安装散热器主体

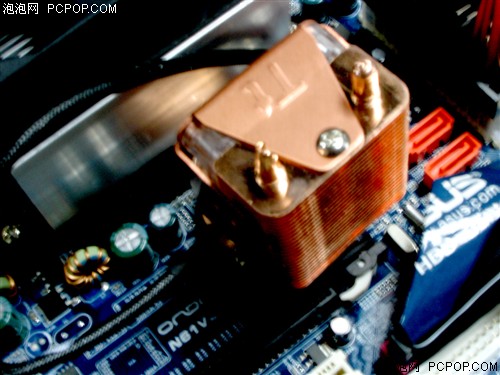

最后的安装效果图

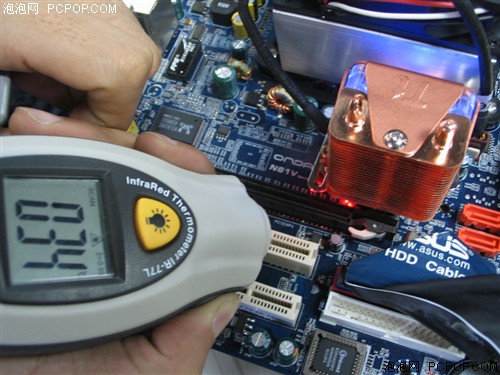

Tt这款散热器安装的过程并不复杂，而且说明书图示也很详细，下面就一起来看看具体的效果吧。
