37次手术!Audigy2轻松变身A2ZS全解析

在今年大家通过非正规渠道买到的创新Audigy2声卡越来越多，而这些产品一般除了包装、渠道不正规以外，产品本身质量没有问题，而由于价格很低，也吸引了一些玩家来“摩”这块声卡。

所谓“摩”就是改造，目前我们常见大家以DELL版的Audigy2为基础，改造的方向有两个。一种是更化补品级电容，更换运放芯片从而提高音质；而另一种是刷新声卡的ROM，增加相应的零件，让Audigy2变成最新的Audigy2ZS。下面我们看到的是，关于第二种方案的改造实录。

此次改造需要把下列元件一一补焊上,也算是一项艰巨的任务。修改时推荐大家通过对比两块卡的区别，列出元件清单。
找到一张原版卡，确定需要购买的元件是很必要的。

必要的元件和工具

元件清单:U13 U14 U15 SF2 PR1 PR2 R158 R177 R178 R165 R166 R169 R179 R176 C184 C160 C167 C168 C203 C204 C205 C178 C177 C176 C175 C190 C185 C198 C199 C194 C196 C210 L9 J7 J8-1 J8-2。

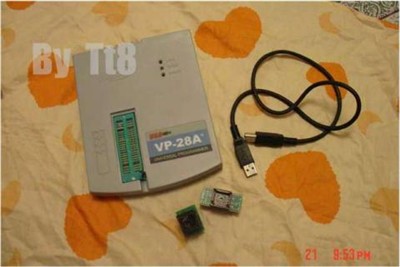

如果要从硬件修改Audigy2到Audigy2ZS，第一步要做的是刷新储存了硬件信息的ROM芯片。这里需要选用专门的仪器来做这个工作。

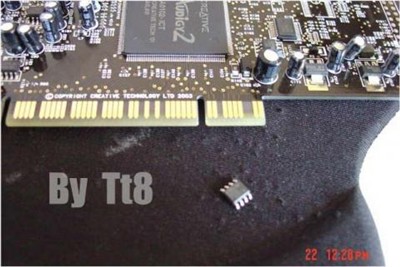

已经刷新好的芯片，准备焊上

老的芯片已经焊下，两块芯片对比

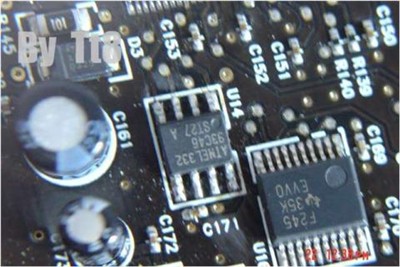

芯片焊接完毕

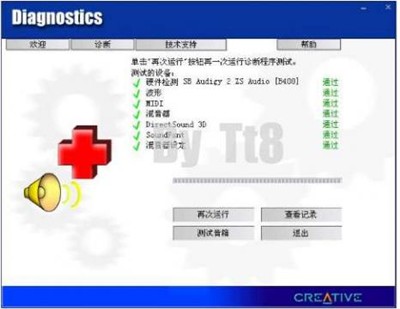

驱动识别Audigy2ZS 改造第一步成功

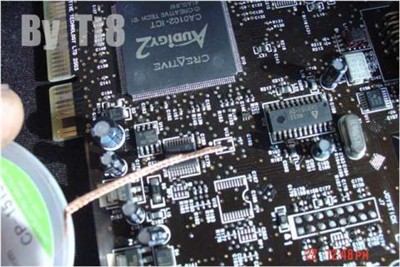

PCB上的焊锡要吸干净

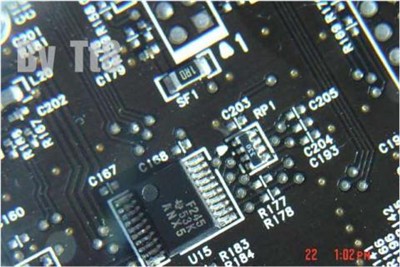

U15的焊接需要仔细操作

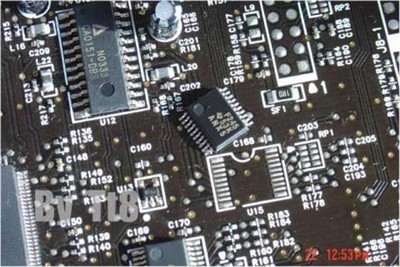

焊接完成的效果图

Ｕ１５的针脚比较多，可以省去焊ＲＯＭ或Ｕ１３的＂清锡＂这一步，焊Ｕ１５可以直接把Ｕ１５好，对正焊盘（脚距很小，注意不要有偏差！），然后先把ＧＮＤ脚带上锡，因为针脚稍有韧性，只要用烙铁尖稍用点力，当热量传到针脚上后，针脚就会熔进焊盘上已经有的锡中．同样方法每一个脚。

然后把Ｕ１３旁边的ＲＰ１搞定．焊阻排的方法和焊ＲＯＭ方法一样，阻排有８个焊点，只留一个焊点上面的锡不用动，其它的焊点的上锡都要吸清。然后把阻排对正先焊在那个有锡的焊点上，然后其上点锡把对角焊好，最后上锡把其余焊点焊牢。接下来RP2和RP3方法相同。

RP1、RP2、SF2、R177、R178、R158的焊接

R165、R166、R169、R179、R176的焊接

至此，所有贴片元件已经补焊完毕．接下要做的是把插针孔里的锡清除．方法比较烦索，一手拿烙铁，一手拿吸锡器．待锡熔化的时候迅速用吸锡器把锡吸净．最后再用吸锡线整理一下各插针孔。

补上Ｃ１８４（１６Ｖ１００ＵＦ）电容

SPDIF插针和Joystick插针焊接

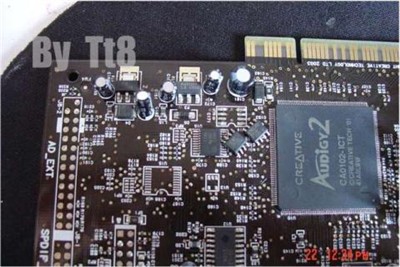

最后是来自最外侧的ＡＤ＿ＥＸＴ插针

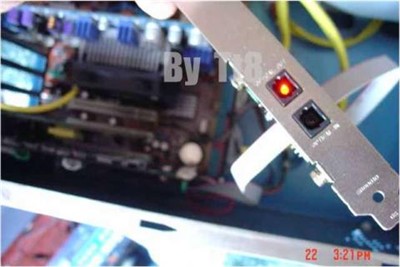

最后这部分的改造主要是各种接口。SPDIF的插针可以用于光纤输出，而ＡＤ＿ＥＸＴ插针则是用来连接外置盒。本文的作者历时2个小时完成了上述的焊接安装工作，的确令人钦佩！
