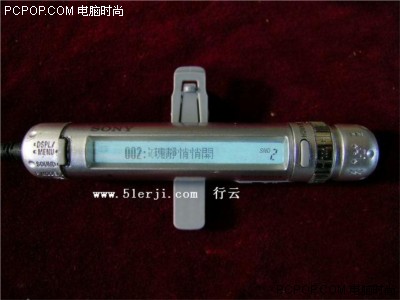

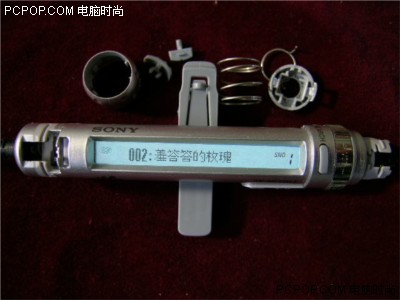

SONY最新一代的棒棒线控：MC55，下面是它显示中文的效果。
拆下两个弹簧。
把连着液晶屏的电路板小心地取出来，然后转过来，就可以看到有红，黑，白三根线把耳塞插孔和电路板连起来，用电烙铁把线焊脱，就可以把电路板和外壳完全脱离了。

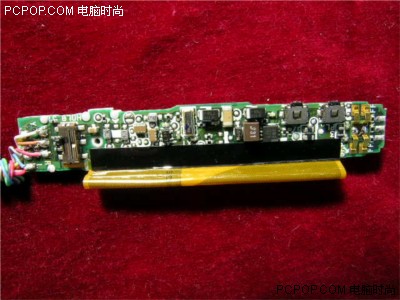

拆出来的电路板的背面。

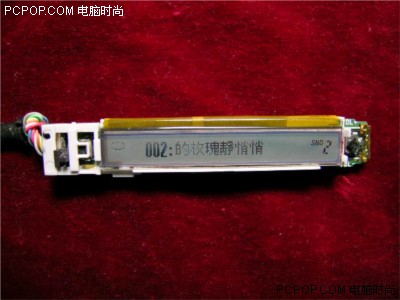

正面，现在它还能正常工作的。

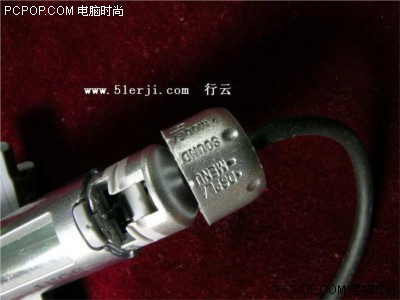

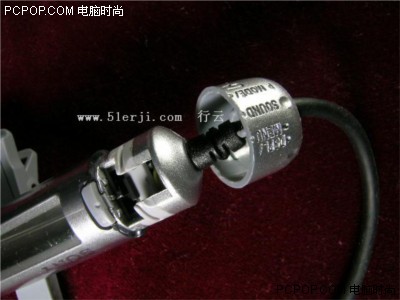

拆这个线控的方法跟MC3*系列的刚好相反，要先把尾部的这个功能转换环拆下来。拆这东西可有些难度，撬的时候一定要小心，用力要巧，不然很容易就会把它撬烂的！
拆下了这个环，那么拆这个线控就算成功了一半了。

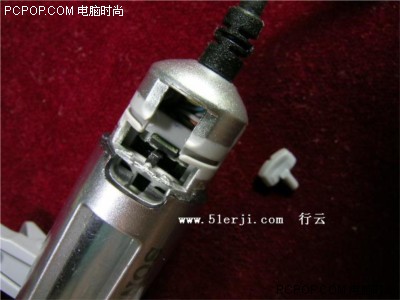

接下来把正面这个功能确认键小心地取下来。

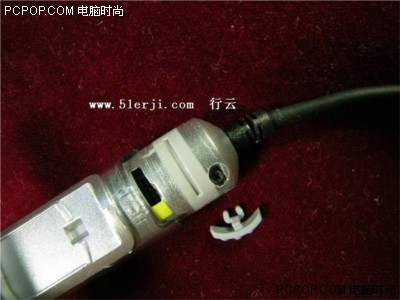

反过来把后面的锁键也取下来。

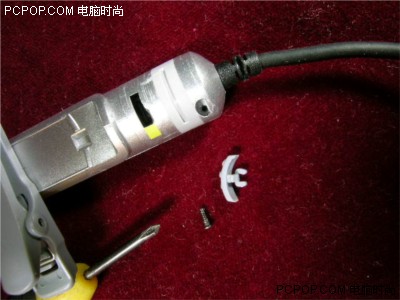

把螺钉拧下来，这是55线控身上唯一的一颗螺丝钉。

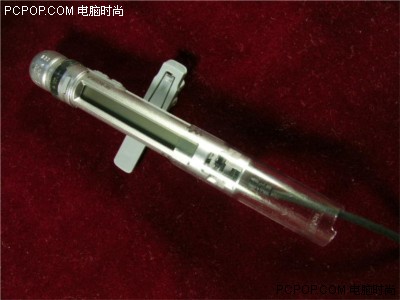

下面就可以把圆筒型的镜面从线控身上退下来了。

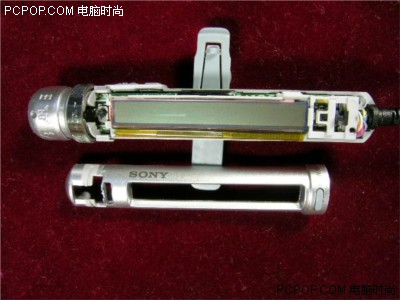

拆开上盖，终于可以看到它的内部了。

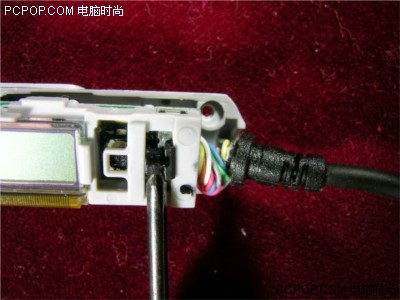

下面用改锥指着的是线控的功能转换键。

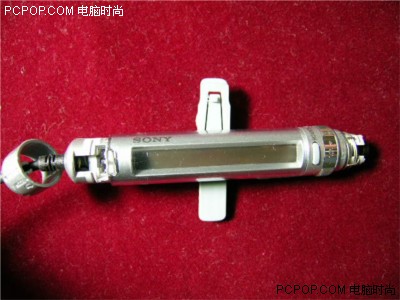

接下来把线控前端的帽子撬出来，原理跟MC3*系列的差不多，但比3*的难取得多，一定要小心，用巧劲！

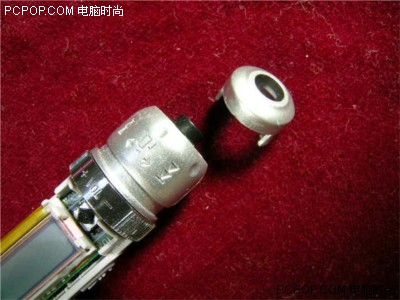

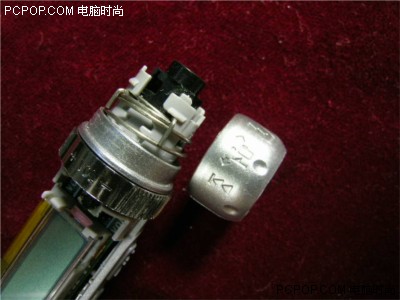

取下了扣帽之后就简单了，接着把用于前后选曲的转环取下来。

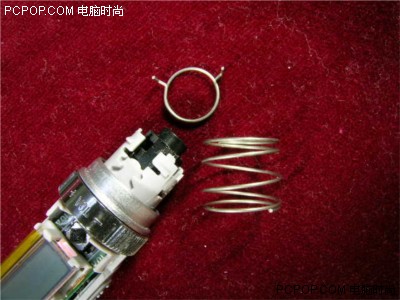

拆下两个弹簧。
把连着液晶屏的电路板小心地取出来，然后转过来，就可以看到有红，黑，白三根线把耳塞插孔和电路板连起来，用电烙铁把线焊脱，就可以把电路板和外壳完全脱离了。
拆出来的电路板的背面。

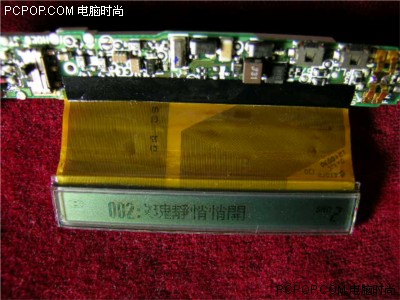

正面，现在它还能正常工作的。
把液晶屏小心地从塑料固定框里取出来。

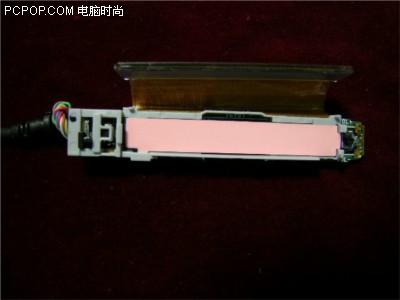

液晶屏下面是用于发出冷光的发光片。
正在发出幽幽冷光的发光片。

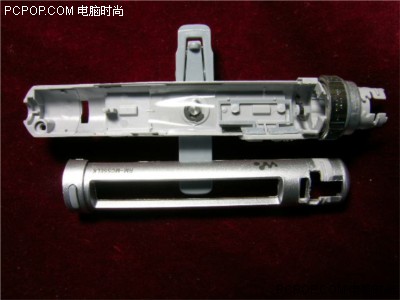

线控的外壳。

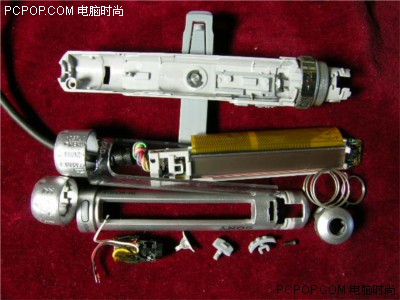

从MC55线控上拆下来的全部东西。
复原的步骤跟拆出来的相反，在全部装好之前最好先试一下看看是否正常。
装回去的关键还是这个环，装的时候一定要小心！
至此这个MC55的拆装工作就圆满成功了。
